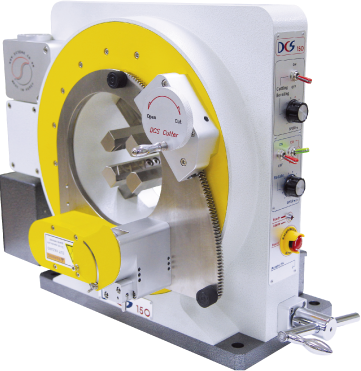

S-150
不分薄和厚，可一次切割! -6″(150A) 最小0.5t ~ 最大 12t
轨道方式的新进化 – 半永久性的无Backlash设计
不需要辅助老虎钳，可一次夹住 – 10A ~ 150A(外径为准16mm ~ 170mm)
切割螺旋风管也不成问题。
▼ 产品规格
01 机械规格｜Machine Specifications
| 项目 | 单位 | 规格 | |
| 切割能力 | 最小口径 | mm(inch) | 6.35(1/4inch) |
| mm(A) | 16(10A) | ||
| 最大口径 | mm(A) | 170 (150A) | |
| 最小厚度 注) | mm | 0.5 | |
| 最大厚度(建议) | mm | 12(10) | |
| 坡口能力 | 最小口径 | mm(A) | 16 (10A) |
| 最大口径 | mm(A) | 170 (150A) | |
| 最小厚度 | mm | – | |
| 最大厚度(建议) | mm | 12(10) | |
| 坡口角度 | ° | 30°/32°/ 35°/37.5°/45° | |
| 焊接能力 (辅助) | 最小口径 | mm(A) | 16 (10A) |
| 最大口径 | mm(A) | 170 (150A) | |
| 机械规格 | 尺寸(DxLxH) | mm | 660x360x505 |
| 重量 | kg | 100 | |
注意) 切割最小厚度是10A为准。
02 电动机规格 | Motor Specifications
| 项目 | 单位 | 切割电机 | 旋转电机 |
| 额定输出 | W | 1500 | 400 |
| 额定电压 | V | AC 220 | AC 220 |
| 额定电流 | A | 5.7 | 1.85 |
| 运转环境 | – | 0~40℃ / 20~80%RH | |
03 标准配件 | Standard Accessory
· 一体型工具箱
04 可选配件 | Option Accessory
· S-150RS: 管道移送设备
· S-150VS: 管架
· S-150MT: 基本型工作台

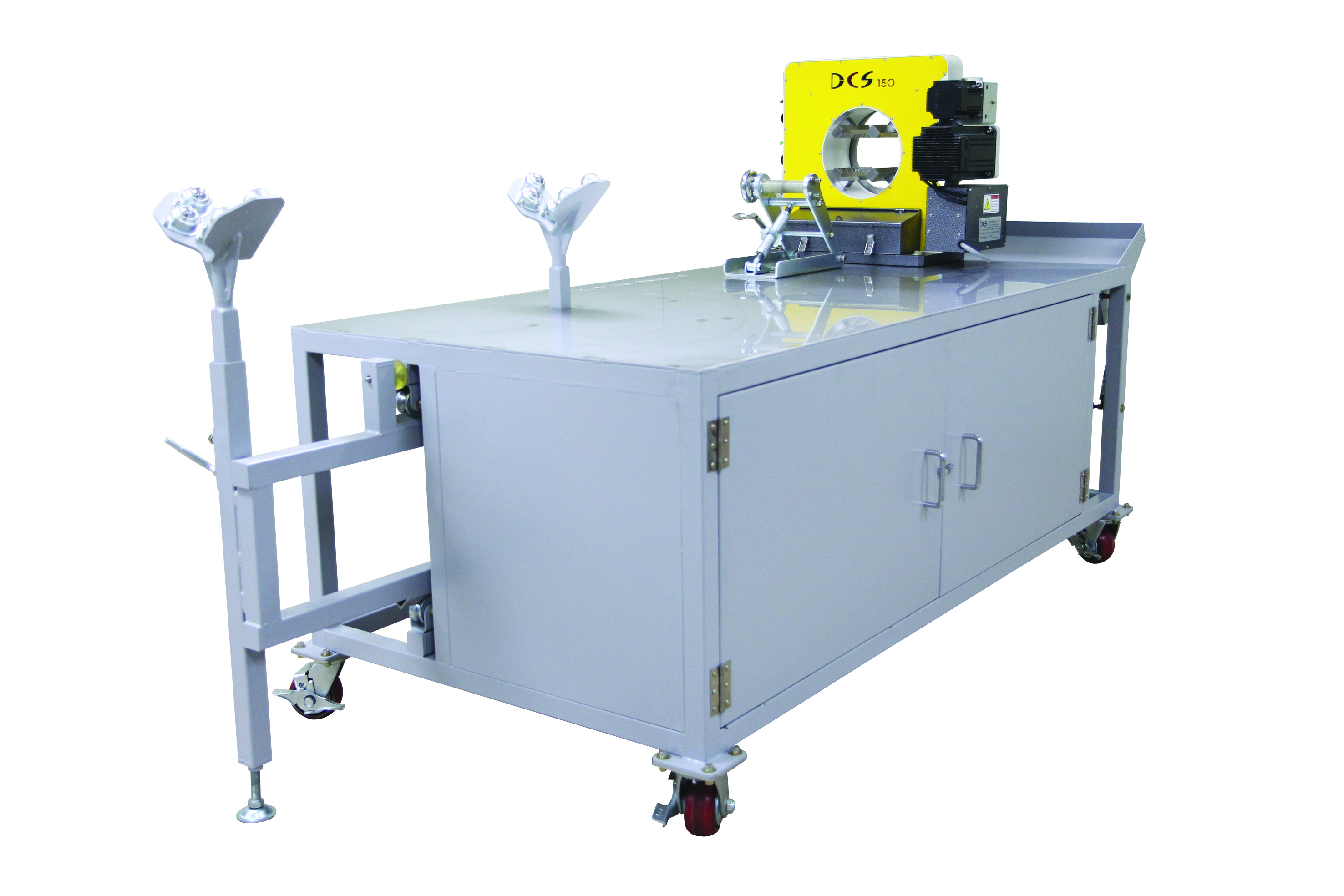

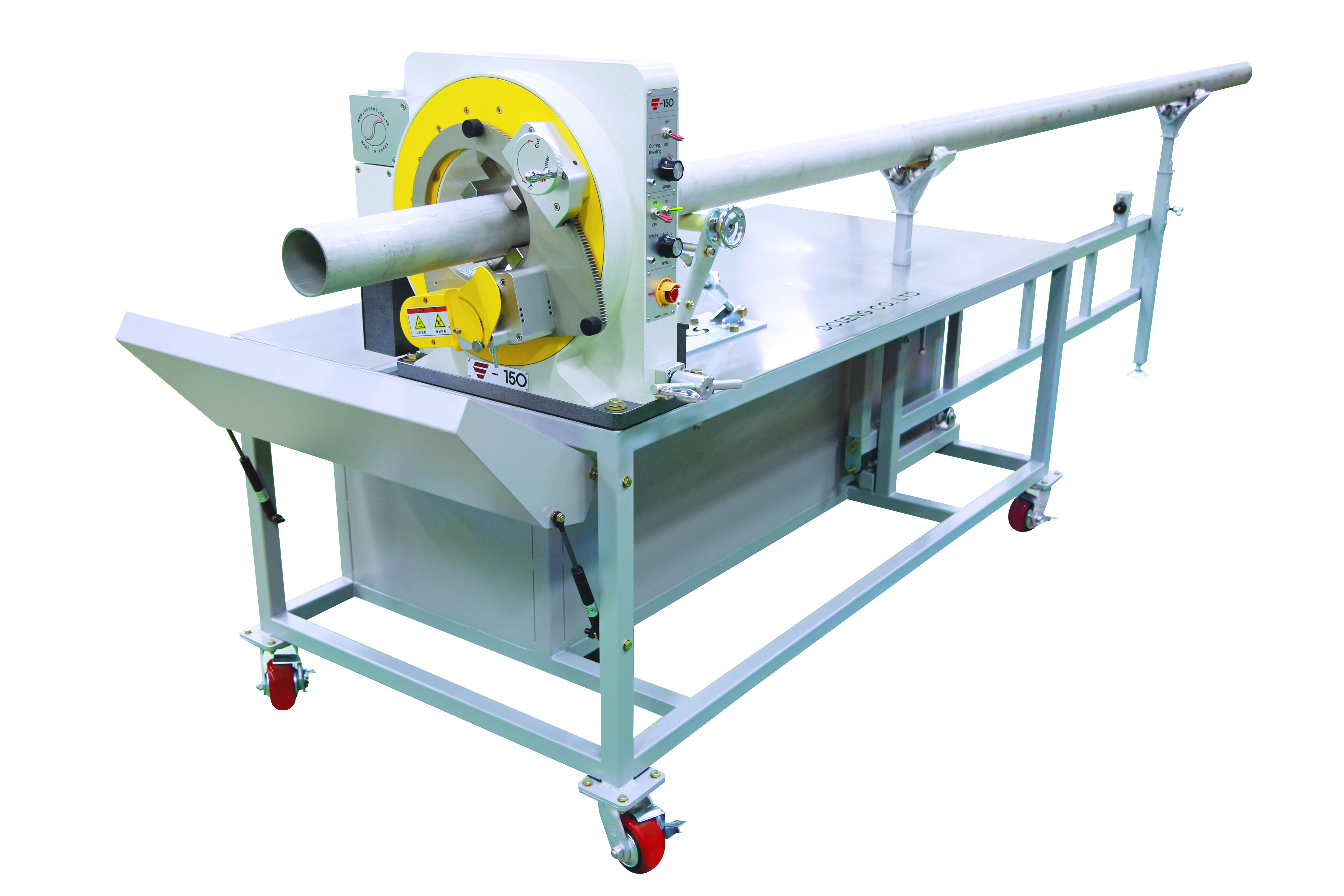

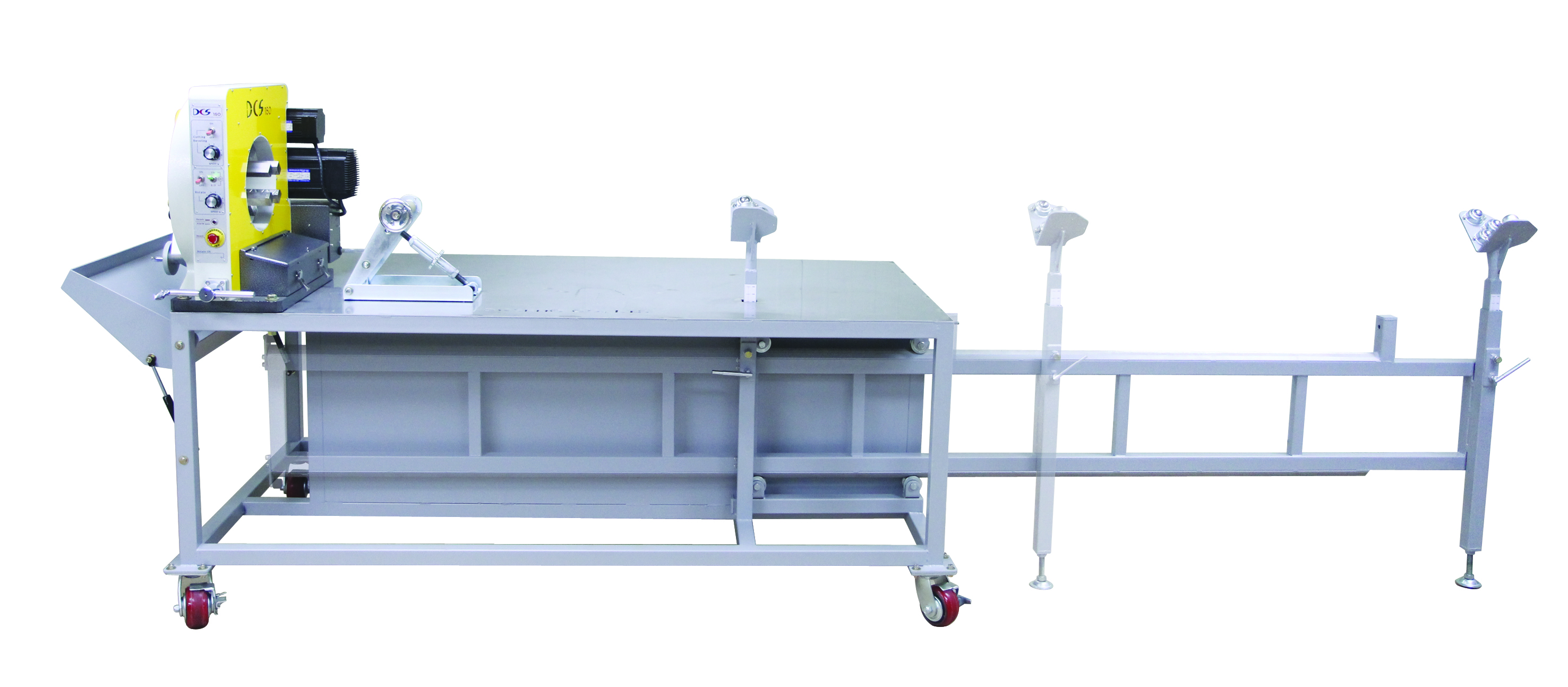

S-150MT
是设备台。
所有产品都组装发货，因此可即刻使用。
– 安装S-150RS，组装S-150VS 2SET后发货。
– 设计为能使用6M直管。
– 可与S-150VS混合使用。
– 安装折叠式切屑回收槽。
– 大型工具箱内装型(500x1600x510H)
– 尺寸900x2300x750H(900x3600x750H)
– 材料SS400 粉末涂料(上板 STS304)

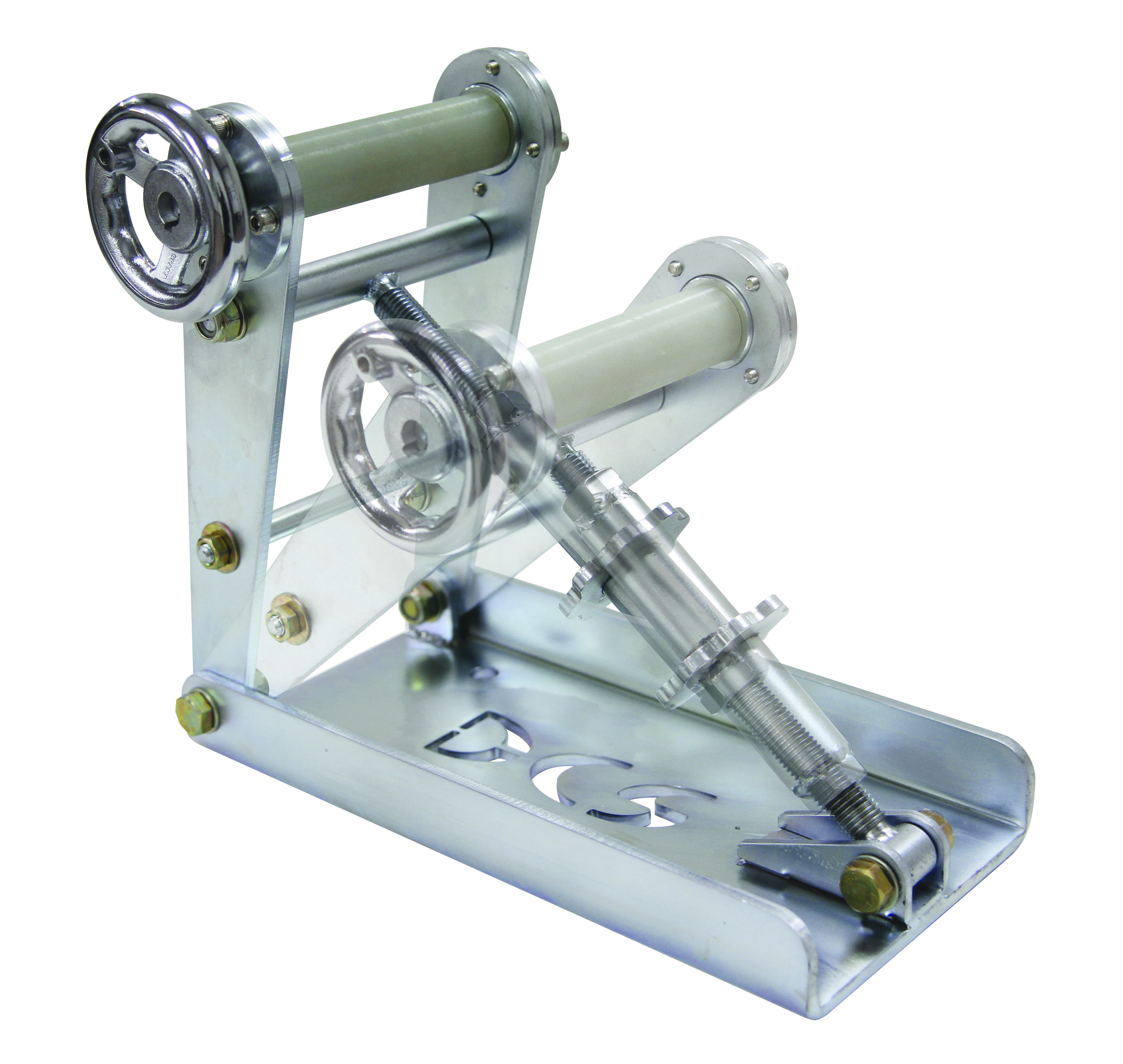

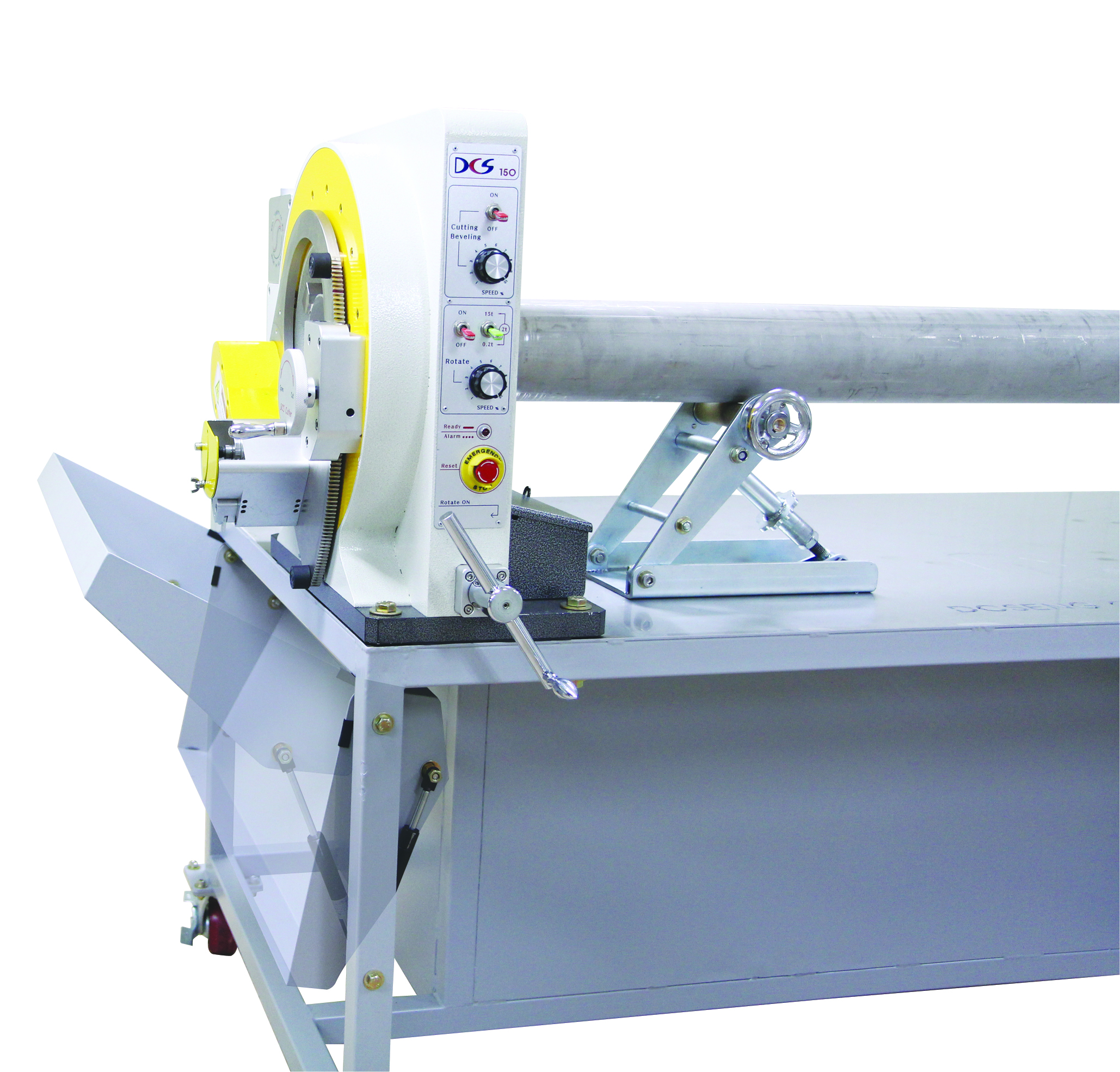

S-150RS
这是施工重量管道时必须的设备
可容易对准管道切割位置。
– 桌用管道移送设备。
– 用前后移送设备，微细调整切割位置。
– 与S-150VS混合使用。
– 之前的设备上也可使用。

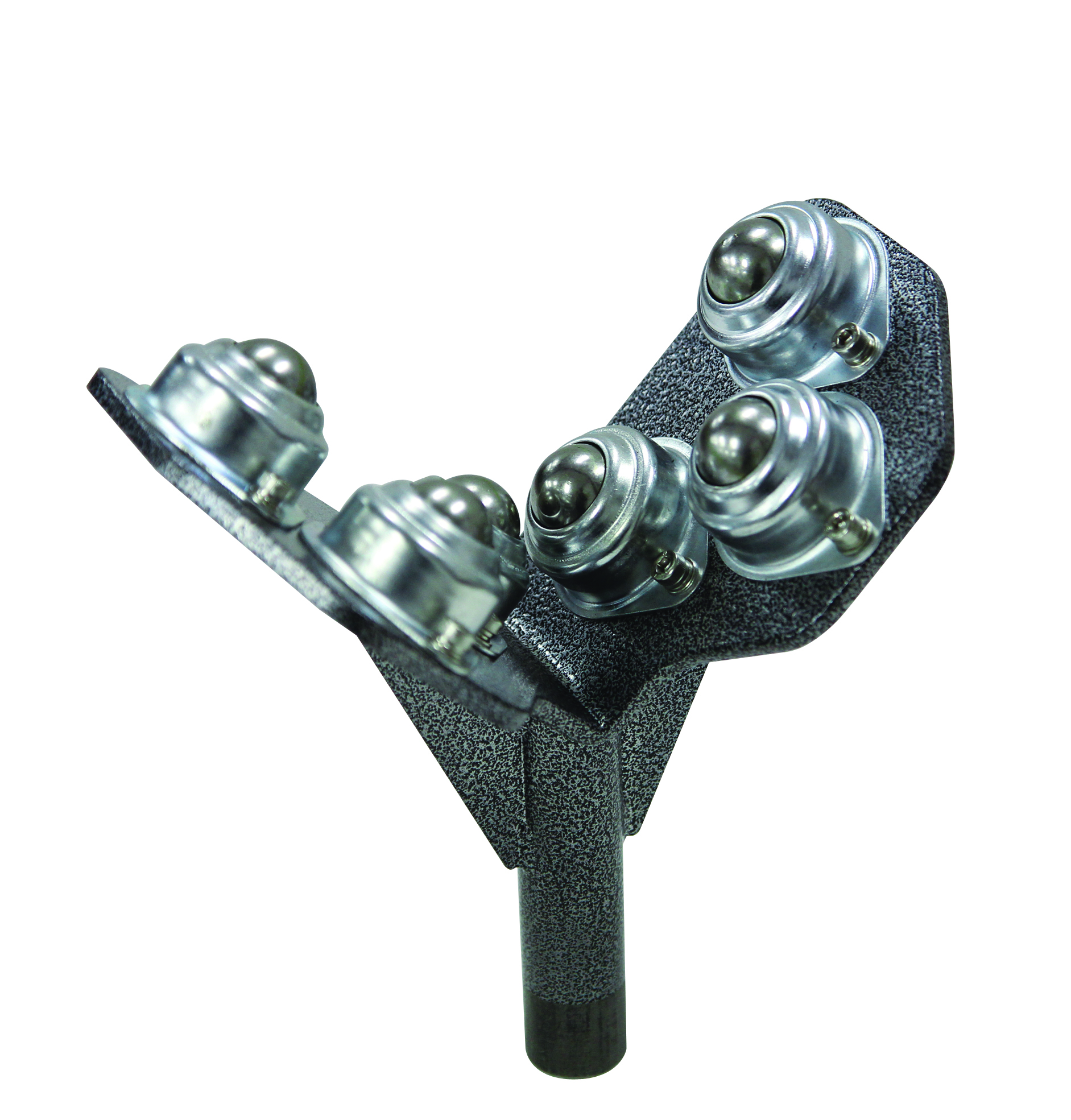

S-150VS
这是施工重量管道时必须的设备。
只供应上方V型Head。
– 架子型管道移送设备
– 设计成适合前后移送及旋转。
– 可与DCS 150RS混合使用。
– 可在现有的架子上使用。
– 之前的设备上也可使用。
在各种现场的使用方法如下。
以最佳的切割条件，可实现大量生产的方式。
· 容易移送重量管道。
切割工作变得更加容易!!
重量管道也能容易移送及微细对准切割位置。
· 可微细调整切割位置。
· 在workshop、clean room等指定场所，进行spool制作。
· 需要切割大量管道。
· 可与之前的设备互换使用。
